Mit der Elko-Bis-Komponentenbibliothek können Sie jedes beliebige
Blitzschutzsystem entwerfen.

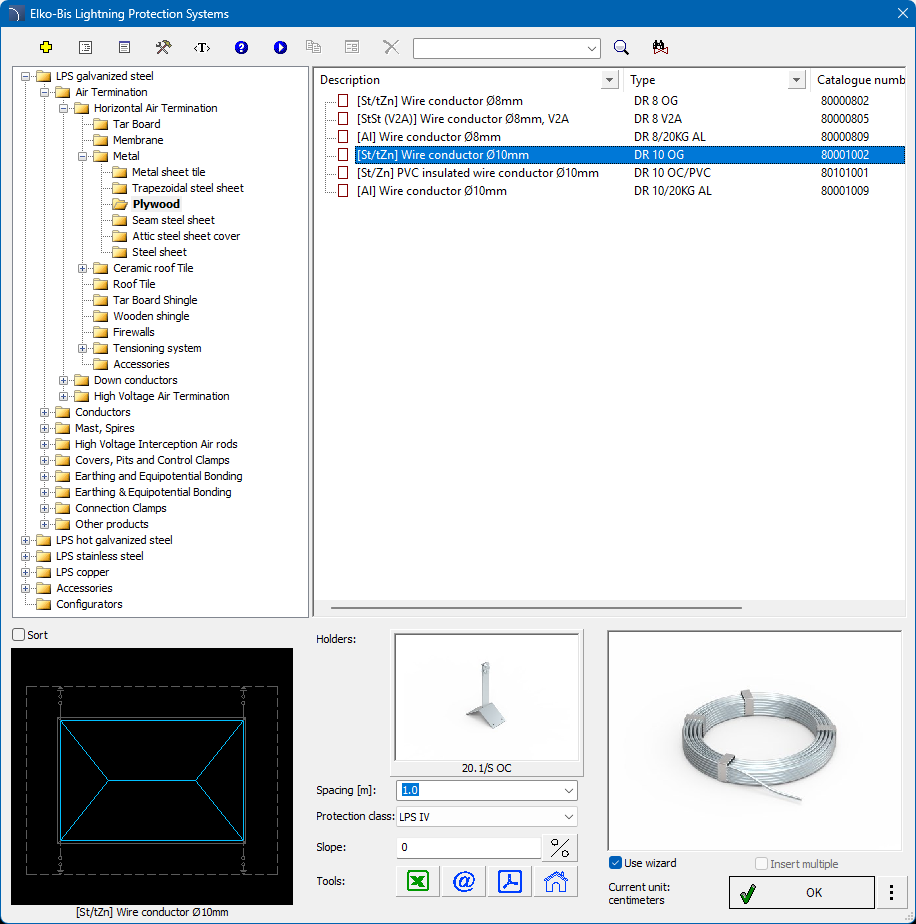

Diese Bibliothek ist im Befehl „Produktbibliothek” verfügbar.
Die Haupteinteilung der Elko-Bis-Produkte basiert auf dem von den Geräten gebotenen Schutzniveau. Jeder der vier Ordner der LPS-Klassen enthält Komponenten aus Stahl, Kupfer und Aluminium. Jede dieser Unterkategorien enthält die Blöcke, die zum Erstellen einer vollständigen Zeichnung eines Blitzschutzsystems erforderlich sind.
Blitzschutzdrähte und lineare Erdungselektroden
Alle Blitzableiter, Blitzschutzdrähte und Erdungselektroden, die in Gräben verlegt werden, werden mit Linien gezeichnet, die auf genau definierten Ebenen platziert werden. Diese Ebenen werden automatisch in Abhängigkeit vom ausgewählten Element erstellt.
Beispiel für einen Layernamen: 2DE_PLS_Eb-$Cu$d7$59.1CU $S30p, wobei:
2DE_PLS_Eb – Standard-Präfix von CADprofi,
$Cu – Material des Drahtes,
$d7 – Durchmesser des Drahtquerschnitts,
$59.1CU – Bezeichnung der Drahtbefestigung,
$S30p – Neigungswert in Prozent.
Das Drahtmaterial, sein Durchmesser, die Befestigungsart und die Neigung werden im Bibliotheksdialogfeld angegeben.
Mit dieser Lösung können Sie Leiter mit dem Standard-CAD-Befehl „Linie” zeichnen und dann ihre Eigenschaften mit dem Befehl „_Matchprop” der entsprechenden Ebene zuordnen.

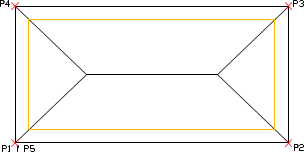

Beispiel für das Zeichnen von Täuschungen mit der Option „rechts” und einem Versatz von 50
Abwärtsleiter und lineare Erdungsleiter, die entlang der Wand verlaufen
Die Anwendung ermöglicht es Ihnen auch, vertikale Erdungsleiter und Abwärtsleiter einzufügen. Diese Objekte sind in der Zeichnung als vertikale Symbole sichtbar, und alle Informationen über ihre Länge und Befestigung werden als Blockattribute gespeichert.
Steckverbinder und andere Komponenten
Neben Drähten können Sie mit der Anwendung auch beliebige Verbindungen, Steueranschlüsse, Erdungsanschlüsse und Gehäuse einfügen. Alle Komponenten werden in die entsprechenden Kategorien für das jeweilige Material und die jeweilige Schutzklasse eingeordnet.
Das Einfügen von Symbolen erfolgt für alle Elemente dieses Typs auf die gleiche Weise.

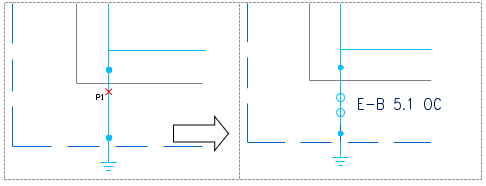

Steueranschlüsse
Die Elko-Bis-Bibliothek ermöglicht das Einfügen von Steueranschlüssen. Ein in ein Kabel eingefügter Anschlussblock durchtrennt dieses nicht. Um das unnötige Fragment zu entfernen, verwenden Sie den Befehl „Trimmen” im CAD-Programm.
Masten und Türme
Die in der Bibliothek enthaltenen Masten und Turmspitzen haben einen vom Hersteller definierten und in der Zeichnung sichtbaren Schutzbereich. Dieser hängt von der ausgewählten LPS-Klasse ab. Diese Objekte können sowohl in der Ansicht (verwendet in Projektionen) als auch in der Seitenansicht, die in Aufrisszeichnungen verwendet wird, eingefügt werden. Das Platzieren dieser Objekte in der Zeichnung erfolgt analog zum Platzieren von Anschlussblöcken.
