CADprofi hat zusätzliche Befehle, die das Erstellen technischer Zeichnungen erleichtern. Diese Befehle befinden sich im Abrollmenü und im Werkzeugkasten Zeichnungstools.
In der aktuellen Programmversion sind einige Befehle verfügbar, z.B. Befehle für die einfache Erzeugung von Konstruktionslinien, Achsen usw.:
Zeichnungstools – dieser Befehl zeigt die
Dialogbox mit den Zeichnungstools. Damit ist es möglich die Vorgaben für die
Verlängerung der erzeugten Achsen, Winkelhalbierenden und
Mittelpunktmarkierungen einzustellen. Die Verlängerung kann in
Zeichnungseinheiten oder prozentual bestimmt werden.
Achse –
Erzeugung einer Achse nach dem Zeigen zweier Linien.
Winkelhalbierende – Erstellung einer
Winkelhalbierenden zwischen zwei Linien.
Kreisachsen – Schnelle Einfügung von Achsen für
Kreise.
Mittelpunkt-Markierung – Einsetzen einer
Zentrumsmarke für einen Kreis oder Bogen.

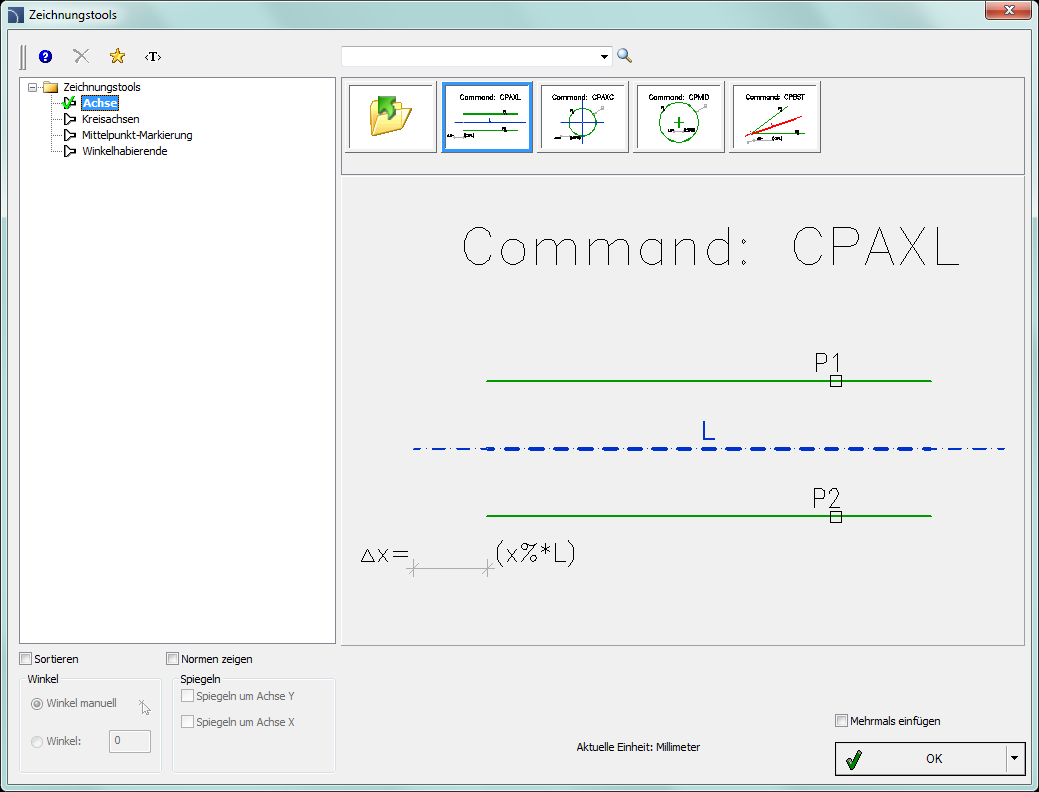

Dialogfenster Zeichnungstools
Je nach dem ausgewählten Befehl wird der Benutzer aufgefordert einen Kreis, einen Bogen oder eine Linie anzuzeigen.
