Flucht- und Rettungswege

Der Befehl Flucht- und Rettungswege zeichnen ermöglicht das Zeichnen und Bearbeiten von Evakuierungs – und Brandschutzwegen sowie anderer Wege wie Museums-, Galerie-, Stadtrundfahrten-Wege usw. Am Ende des Weges können Richtungspfeile eingefügt werden.

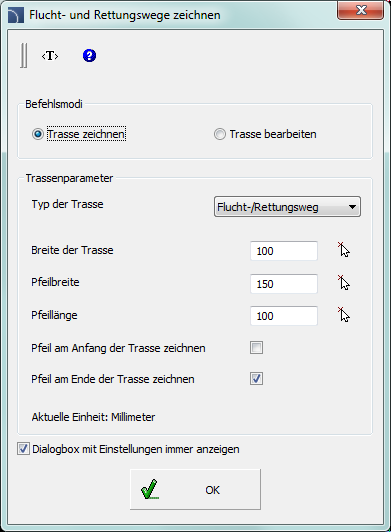

Dialogfenster Flucht- und Rettungswege zeichnen



Das Dialogfenster hat folgende Bestandteile:

Befehlsmodi – Auswahl des Modus Trasse zeichnen oder bearbeiten.

Typ der Trasse – Auswahl des Trassentyps. Jeder Typ wird auf einem separaten Layer erzeugt.

Trassenoptionen – ermöglicht die Angabe der Trassenbreite und der Größe der Pfeile.

Pfeil am Anfang/Ende der Trasse – aktivieret/deaktiviert das Zeichnen von Pfeilen am Anfang/Ende der Trasse.

Dialogbox mit Einstellungen immer anzeigen – aktiviert/deaktiviert die Anzeige des Dialogfensters nach Aufruf des Befehls Flucht- und Rettungswege zeichnen. Wird das Fenster nicht angezeigt, wird die Trasse mit den vorigen Einstellungen gezeichnet. Um das Dialogfenster einzuschalten, muss nach Befehlsaufruf die Option Einstellungen (Schalter E) aufgerufen werden.

6 Vorgehensweise

Wege zeichnen

1.    Aufruf des Befehls Flucht- und Rettungswege zeichnen  .

2.    Wahl des Modus Trasse zeichnen.

3.    Wahl des Trassentyps, z.B. „Flucht- und Rettungsweg”.

4.    (Optional) Angabe von Breite der Trasse, Pfeilbreite und –länge.

5.    (Optional) Aktivieren/deaktivieren von Pfeil am Anfang/Ende der Trasse zeichnen.

6.    OK drücken zum Schließen des Dialogfensters und Start des Zeichnens der Trasse.

7.    Angabe des nächsten Punktes der Trasse. Das Zeichnen wird durch die Enter-Taste oder durch Klicken der rechten Maustaste beendet.



Trasse bearbeiten

1.    Start des Befehls Flucht- und Rettungswege zeichnen  .

2.    Im Dialogfenster Modus Trasse bearbeiten wählen.

3.    Wahl des Trassentyps, z.B. „Flucht- und Rettungsweg”.

4.    (Optional) Angabe von Breite der Trasse, Pfeilbreite und –länge.

5.    (Optional) Aktivieren/deaktivieren von Pfeil am Anfang/Ende der Trasse zeichnen.

6.    Nach dem Drücken von OK Trasse wählen, der die neuen Einstellungen zugeordnet werden sollten. Danach wird die Trasse geändert.



 Fluchtwege

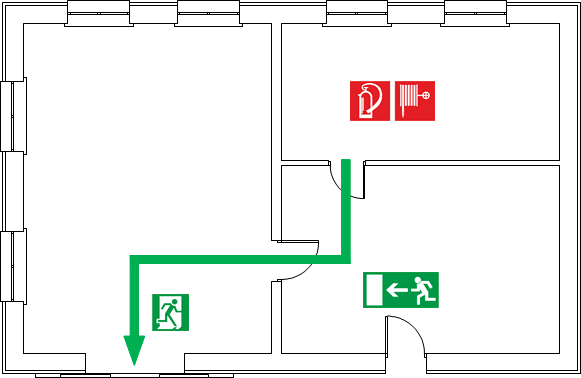

Ein Beispiel für einen Flucht- und Rettungsweg, Rettungs- und Brandschutzsymbole.
