Die Bibliothek enthält modulare und Messgeräte, Niederspannungs-Verteilungsgeräte und Schaltanlagengehäuse von ABB .

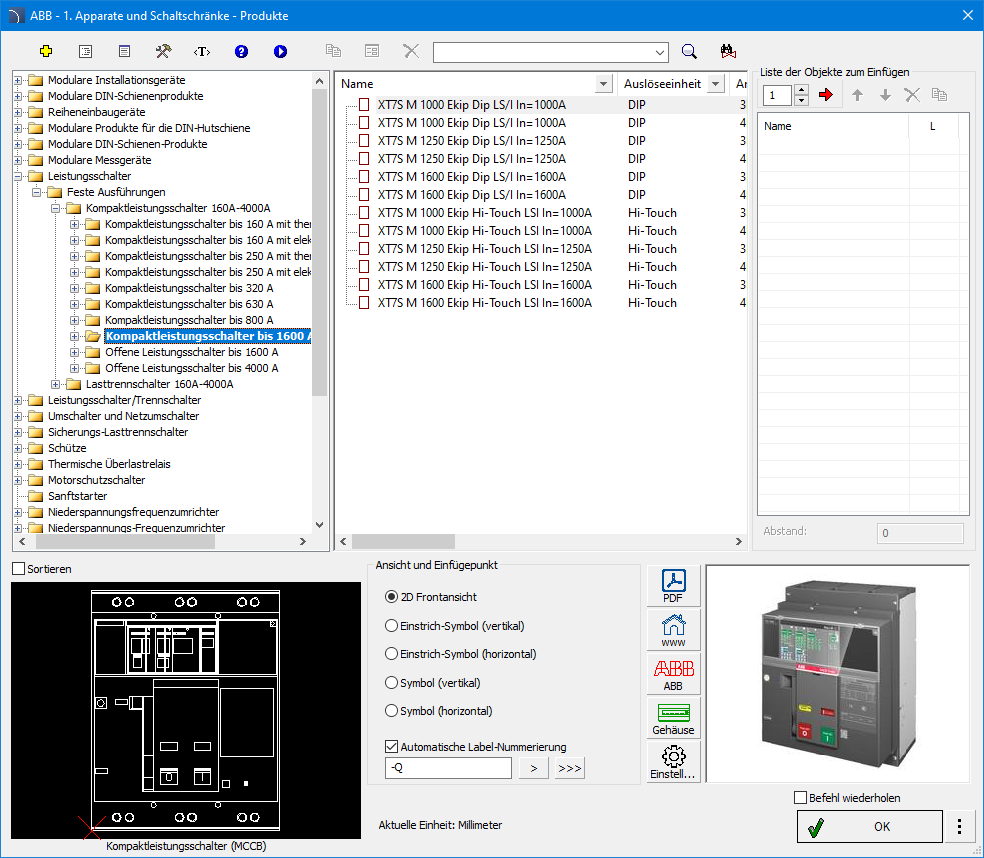

ABB-Dialogfeld – „Niederspannungsgeräte und Schalttafeln”
Diese Schaltfläche öffnet eine PDF-Datei mit technischen Informationen
zum ausgewählten Produkt (Produktgruppe).
Ein Befehl, mit dem der Benutzer ein Gehäuse für aus einer Zeichnung ausgewählte
Objekte auswählen kann.
Einstellungen für Niederspannungsgeräte.
Einfügen von Geräten
Das Programm ermöglicht es dem
Benutzer, einzelne Ansichten oder Symbole in Ihre Projekte einzufügen. Es ist
auch möglich, mehrere Ansichten von Geräten oder Symbolen, die zuvor zur Liste
hinzugefügt wurden, gleichzeitig einzufügen. Um Elemente zur Liste hinzuzufügen,
doppelklicken Sie auf das ausgewählte Produkt oder klicken Sie auf die
Schaltfläche „Zur Liste hinzufügen” (
). Die Liste der eingefügten Objekte kann mit
den verfügbaren Optionen organisiert werden: „Kopieren”
(Copy) (
), „Löschen” (Delete) (
), „Nach unten” (Down) (
) oder „Nach oben” (Up)
(
).
