Atrybuty i opisy

Podczas wstawiania symboli i obiektów program CADprofi dodaje do nich opisy, parametry techniczne itp. Dane te są przechowywane jako atrybuty. Polecenie Atrybuty i opisy umożliwia edycję atrybutów, a także umieszczenie opisów w rysunku jako zwykłego tekstu. Wszystkie dane wpisane do atrybutów mogą być wykorzystywane przy tworzeniu zestawień.

Po wybraniu polecenia należy wskazać obiekt, którego parametry chcemy edytować. Polecenie daje możliwość wyboru wielu obiektów dzięki opcji Wiele (litera „W”). W efekcie możliwa będzie edycja parametrów wszystkich wskazanych bloków.

Po wybraniu obiektów pojawi się okno dialogowe zawierające wszystkie atrybuty.

W przypadku wyboru wielu obiektów w danych może pojawić się wartość **RÓŻNE**. Oznacza to, iż obiekty mają różne wartości danego parametru. Edycja tego parametru spowoduje zmianę we wszystkich zaznaczonych blokach. Jeśli parametr ten nie będzie edytowany, to nie zmienią się wartości w żadnym z wybranych bloków.

Atrybuty i opisy

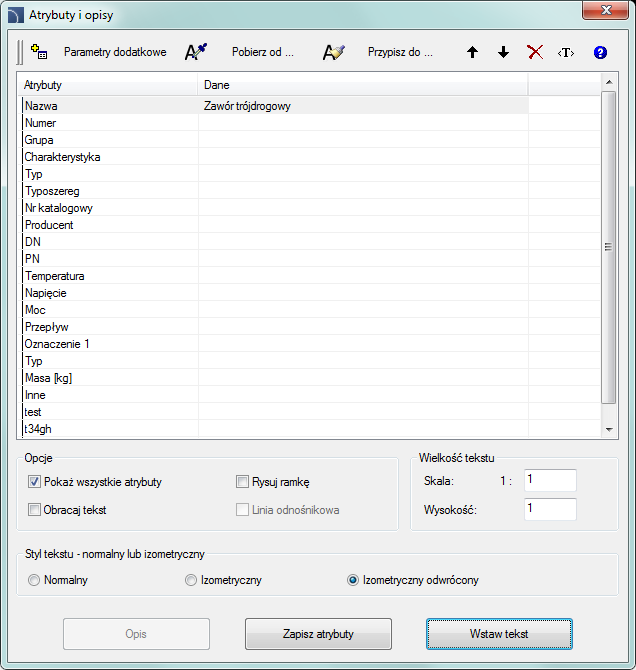

Okno dialogowe „Atrybuty i opisy”

Okno dialogowe polecenia Atrybuty i opisy zawiera:

Listę parametrów – lista wyświetlająca atrybuty i ich wartości dla wybranych bloków.

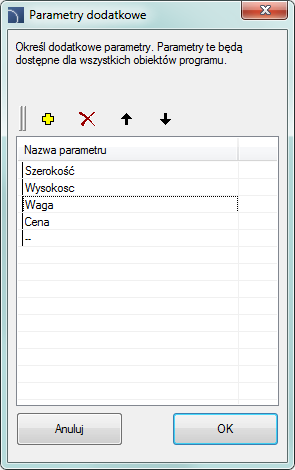

Parametry dodatkowe– przycisk otwierający okno parametrów dodatkowych, definiowanych przez użytkownika.

Odzyskaj parametry od obiektów  – pozwala na odzyskanie parametrów dodatkowych z zawartych w obiekcie wartości nieprzypisanych. Parametry te otrzymają domyślną nazwę, dlatego zaleca się jej zmianę.

Pobierz od… – pozwala na pobranie zaznaczonych atrybutów od obiektu wskazanego na rysunku. Jeśli wskazany obiekt nie posiada danego parametru lub jego wartość jest pusta, operacja nie zostanie wykonana.

Przypisz do… – pozwala na przypisanie zaznaczonych atrybutów do obiektów wskazanych na rysunku. Jest to wygodna opcja służąca do uzgadniania atrybutów obiektów.

Przesuń wybrane wiersze w górę /w dół  – przesuwa wybrany atrybut w górę/w dół listy o jedną pozycję. Opcja jest potrzebna przy wybieraniu atrybutów do umieszczenia ich w określonej kolejności jako tekst w rysunku.

Skasuj zawartość wybranych atrybutów  – czyści dane wybranych atrybutów.

Pokaż wszystkie atrybuty – przełącza między widokiem wszystkich dostępnych atrybutów, a widokiem atrybutów posiadających wypełnione dane.

Obracaj tekst – włącza/wyłącza możliwość obrotu tekstu podczas wstawiania go do rysunku.

Rysuj ramkę – włącza/wyłącza rysowanie ramki dla wstawianego do rysunku tekstu.

Linia odnośnikowa – rysowanie linii pomiędzy obiektem a wstawianym tekstem.

Wielkość tekstu – opcje określające wielkość wstawianego tekstu.

•    Wysokość – określa wysokość tekstu bloku wyrażoną w milimetrach.

•    Skala – pozwala na określenie skali, w jakiej dany rysunek będzie drukowany.

Styl tekstu: Normalny/Izometryczny – opcje pozwalające na określenie stylu wstawianego tekstu w widokach zwykłych i izometrycznych.

Opis – otwiera okno z ewentualnym opisem obiektu. Opcja ta jest wykorzystywana tylko w niektórych obiektach z baz danych producentów.

Zapisz atrybuty – zamyka okno dialogowe i zapisuje wszelkie zmiany w wybranych blokach.

Wstaw tekst – zapisuje wszystkie zmiany w wybranych blokach, a dodatkowo pozwala wstawić do rysunku wartość wybranych atrybutów jako zwykły tekst. Aby wstawić tekst należy wskazać punkt określający początek pierwszej linii tekstu. W zależności od opcji dotyczącej obrotu może być niezbędne wskazanie drugiego punktu określającego kąt obrotu tekstu. Zamiast drugiego punktu można podać wielkość kąta (np. "0" lub "90"). W tym przypadku tekst będzie wstawiany poziomo.
Styl wstawianego tekstu zależy od aktualnego stylu w programie CAD.

Opisy w rysunkach aksonometrycznych

Polecenie Wstaw tekst umożliwia wstawianie tekstów w rysunkach aksonometrycznych. Aby wstawić tekst w izometrii lub dimetrii należy wybrać opcję Styl tekstu – Izometryczny.
