Wichtige Informationen über die Arbeit mit CADprofi

Die Arbeit mit CADprofi entspricht allgemeinen Regeln der Gestaltung in CAD-Programmen. Der wichtigste Vorteil der Verwendung von CADprofi ist die Automatisierung der meisten Aktivitäten für das Zeichnen und die umfassende Datenbank mit Objekten und Lösungen, die bereit sind, in Ihren Projekten verwendet zu werden.

CADprofi Befehle sind einfach und intuitiv, so dass der Benutzer arbeiten kann, auch wenn er das Handbuch nicht gelesen hat. Wir empfehlen jedoch das Handbuch zu lesen, so dass Sie in der Lage sind, die Möglichkeiten des Programms voll zu nutzen.

Um bequem mit CADprofi zu arbeiten, sollten Sie zuerst die Grundfunktionen des Programms kennen lernen.

Mit CADprofi erstellte Projekte sind gewöhnlich Zeichnungen, die in DWG-oder DXF-Format gespeichert werden. Diese Zeichnungen können später in CAD-Programmen auch ohne CADprofi bearbeitet werden.
Viele der Objekte sind einfache CADprofi Blöcke, die in Ursprung zerlegt und mit Standard-Befehlen bearbeitet werden können. Es muss jedoch darauf hingewiesen, dass nach dem Auflösen der Objekte einige Eigenschaften verloren gehen können und im Ergebnis nicht alle Befehle ausgeführt werden können, die vor der Zerlegung möglich waren.

Für alle neuen Zeichnungen fügt CADprofi Layerdefinitionen, Textstile, Bemaßungsstile und Linientypen aus einer Vorlagenzeichnung ein. Für das entsprechende CAD-Programm ist die Vorlage-Datei die normal.dwg oder normal_ic.dwg, welche im Ordner C:\ProgramData\CADprofi\20XX.x\Block\General liegen. Durch das Bearbeiten der Template-Datei können Benutzer die Standarddefinitionen der geladenen Stile ändern oder erweitern.

Wichtiger Hinweis

C:\Program Files\CADprofi und C:\ProgramData\CADprofi sind die Standardinstallationsordner von CADprofi. Der Standardordner des Programms kann abweichen, wenn das Programm in einem anderen vom Benutzer ausgewählten Pfad installiert wird.

Alle Projekte sollten im Modellbereich mit einem Maßstab von 1:1 erstellt werden. Sie können zwischen folgenden Einheiten wählen: mm, cm, m, und Zoll.

Der endgültige Maßstab sollte während des Druckens beim Erstellen der Layouts im Papierbereich bestimmt werden.

Bei einigen Befehlen ist es erforderlich, einen Maßstab einzugeben. Diese Angaben sind notwendig, um die Beschriftungen in richtiger Höhe für die Druckausgabe in die Zeichnung einzufügen.

Es ist möglich im CADprofi in verschiedenen Einheiten zu entwerfen (cm, mm, m, und Zoll). Um die Liniendichte einer gestrichelten Linie einzustellen, wird automatisch der globale Linientyp-Skalierfaktor von CADprofi angepasst.

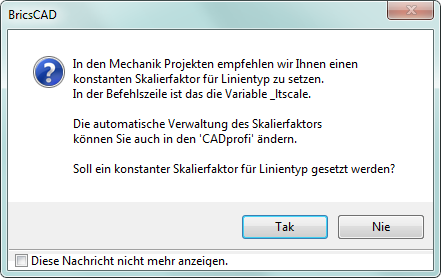

Die Vorgabe des Skalierfaktors ist 100 bei der Arbeit in mm, 10 bei cm und 0,1 bei m. Die Standard-Einstellung ist für Bau-und Installationsprojekte geeignet. Bei mechanischen Projekten ist es oft notwendig, den Skalierfaktor ändern.

Um den Skalierfaktor zu verändern benutzen Sie den Befehl LTFAKTOR. Nach Aufruf des Befehls kann ein neuer Wert eingeben werden.

In den CADprofi Einstellungen können Sie die automatische Layerverwaltung deaktivieren. Das wird jedoch nicht empfohlen, da einige Objekteigenschaften durch die zugeordneten Layer gesteuert werden. So ist es beispielsweise bei der Erstellung von Stücklisten möglich, automatisch Objekte aus einem bestimmten Modul (z.B. alle elektrischen Symbole) auszuwählen. Wenn die automatische Layerverwaltung ausgeschaltet ist, ist es nicht möglich Symbole einem bestimmten Gewerk zuzuordnen.

Plotstile, die eine optimale Linienstärke im Ausdruck zuordnen, sind im CADprofi enthalten. Diese Stile sind an die Layerstruktur angepasst.

Viele CADprofi Objekte enthalten übereinander liegende Elemente (engl. _WIPEOUT). Diese Elemente umfassen darunter liegenden Objekte. Um die Anzeigereihenfolge zu bestimmen, wird der CAD-Befehl: ZEICHREIHENF (Draw order) verwendet.

Um Zeichnungen, die diese Elemente enthalten richtig zu drucken, sollten Anwender die Druckoptionen richtig einstellen oder dem Layer CP_WIPEOUT eine bestimmte Farbe zuordnen.

Standard-Abdeckungen werden ohne Rahmen angezeigt. Manchmal ist es jedoch erforderlich, den Rahmen (z.B. zum Entfernen oder Bearbeiten) anzuzeigen. Um den Rahmen zu bearbeiten, können die entsprechenden Optionen des Befehls ABDECKEN verwendet werden.

Die meisten CADprofi Befehle können im Benutzerkoordinatensystem (BKS) verwendet werden. Doch einige Befehle erfordern das Weltkoordinatensystem (WKS), welches Standard in den CAD-Programmen ist.

Manche CADprofi Befehle blockieren die Standarddialogboxen des CAD Programms. Nach dem „normalen“ Beenden der Befehle wird die Anzeige der Standarddialogboxen wieder eingeschaltet. Es kommt jedoch vor, dass die Befehle von dem Anwender mit Esc abgebrochen werden. In diesem Fall muss die Anzeige für die Standarddialogboxen manuell eingeschaltet werden. Zu diesem Zweck müssen die Variablen FILEDIA und CMDDIA auf 1 gesetzt werden:

Sie können die Anzeige von Dialogfenstern in den CADprofi Einstellungen wiederherstellen.

In CAD Programmen ist es möglich, Menüs und Werkzeugkästen anzupassen. Mit dem Pro-gramm CADprofi Konfiguration kann CADprofi an das CAD –Programm “angehängt” oder zurückgesetzt werden. Wenn der Benutzer CADprofi mit einem CAD-Programm verknüpft, werden die CADprofi Standard-Menüs und Werkzeugkästen geladen. In diesem Fall werden alle vorherigen Änderungen an Werkzeugkästen und Menüs überschrieben. Dies gilt auch für Werkzeugpaletten und Multifunktionsleisten.

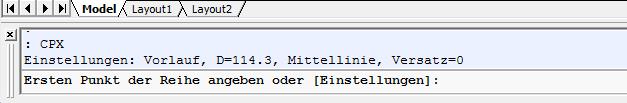

In einigen CAD-Programmen wie beispielsweise neuen Versionen von AutoCAD®, lässt sich die Befehlszeile deaktivieren. Das CAD-Programm und CADprofi zeigen wichtige Informationen in der Befehlszeile an. Deshalb sollten mindestens 2 Zeilen der Befehlszeile sichtbar sein.

Ab der Version AutoCAD® 2006 gibt es die dynamische Eingabe. Die dynamische Eingabe zeigt nur eine Zeile an und nimmt außerdem sehr viele Ressourcen des PCs in Anspruch. Deshalb wird die dynamische Eingabe von vielen CADprofi Befehlen automatisch unterdrückt.

Besonders ungünstig ist es, im AutoCAD sowohl die Befehlszeilen als auch die dynamische Eingabe auszuschalten. In solchem Fall werden Sie gar nicht über den Verlauf des Befehls informiert.

Sie können die im CADprofi Programm vorhandene Bibliothek mit Symbolen und Objekten beliebig erweitern. Nach der erfolgten Installation können Sie z.B. neu erschienene Herstellerbibliotheken nachinstallieren. Die eigenen Benutzerobjekte und die Herstellerobjekte werden im Verzeichnis Producers gespeichert. Dieses Verzeichnis liegt in einem der Hauptordner des Programms (z.B. C:\ProgramData\CADdprofi). Falls Sie Ihr Programm neu installieren müssen, empfehlen wir Ihnen den Inhalt des Verzeichnisses Producers zu archivieren und nach erfolgter Installation wiederherzustellen. Nach einer Neuinstallation oder der Übertragung auf einen anderen PC kann der Inhalt des Verzeichnisses Producers übertragen werden. Sie können auch bei einer Teamarbeit die erweiterten Bibliotheken untereinander austauschen.

Im CADprofi sind Standard-Datenbanken von den Benutzerdatenbanken getrennt. Dadurch ist es möglich, das Programm, ohne die vom Benutzer gespeicherten Daten zu aktualisieren. Alle Benutzerdaten sind im Verzeichnis UserData gespeichert. Dieses Verzeichnis liegt in einem der Hauptordner des Programms (z.B. C:\ProgramData\CADdprofi). Um Ihre Benutzerdatenbanken zu sichern, sollten Sie den Ordner UserData sichern. Nach einer Neuinstallation des Programms oder Übertragung auf einen anderen Computer muss der gesamte Ordner UserData übertragen werden. Es ist auch möglich, den Ordner innerhalb eines Teams zu kopieren (z.B. in einem Unternehmen).

Sie können eigene Parameter im CADprofi definieren oder vorhandene Datensätze erweitern. So lassen sich z.B. weitere Anlagentypen oder zusätzliche Leitungen definieren. Auch weitere Parameter (Zusatzattribute) für Objekte (Preis, Währung, Farbe usw.) lassen sich mühelos einrichten.
