CADprofi Electrical


CADprofi Electrical unterstützt den Anwender beim Zeichnen in den Bereichen Elektrotechnik, Regelung, Steuerung und Automatisierung. Das Modul für die Projektierung von Elektro-, Steuerungs-, Sprinkler-, Regelungs-, Kommunikations- und ähnlichen Anlagen enthält komplette Symbolbibliotheken für Starkstrom, Schwachstrom und Signalanlagen. Damit lassen sich sowohl Grundrisse als auch Elektroschemen problemlos zeichnen. Umfangreiche Funktionen zum Erleichtern der Projektierung unterstützen den Anwender beim Zeichnen von Kabelkanälen, Leitungen, Verteilerschränken, Leuchten u. Ä.

CADprofi Electrical ist verfügbar als Einzelmodul oder im Paket CADprofi Suite, in dem alle 4 Gewerke mit einem Rabatt von 50% angeboten werden.

Hauptmerkmale:

Klicken Sie auf eine Funktion, um mehr zu erfahren

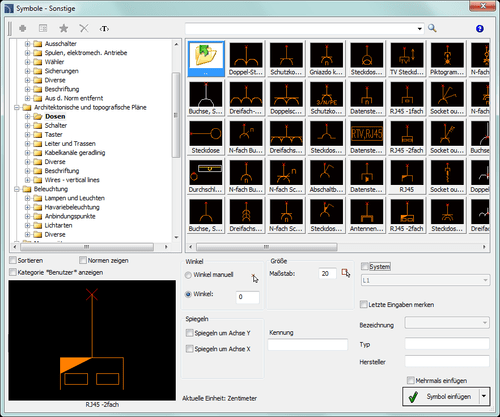

Symbolbibliotheken

Symbolbibliotheken

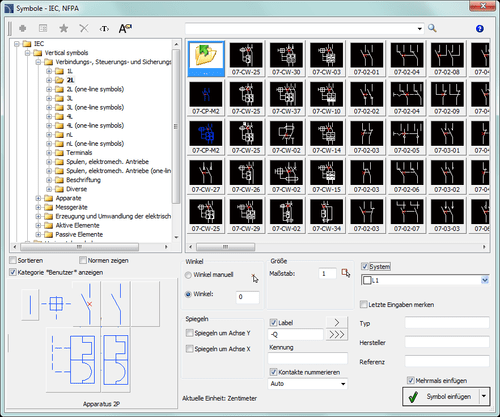

Komplette Symbolbibliotheken nach nationalen und internationalen Standards IEC, NFPA, ISO, DIN u.a.. Einfügen von Symbolen mit automatischer Positionierung und Unterbrechung von Leitungen sowie automatischer Nummerierung und Etikettierung.

Herstellerbibliotheken

Herstellerbibliotheken

Komplette Bibliotheken führender Hersteller (ABB, EATON, Schneider Electric, SIEMENS, Hager, Lovato Electric, ETI, Legrand, Cablofi, DEHN, Noark Electric, Schrack Technik, F&F, RELPOL, Pulsar u.a.).

Elektrische Symbole

Elektrische Symbole

Arbeiten in Architekturgrundrissen, Einfügen von Steckdosen und Schaltern, Anordnung von Beleuchtungskörpern, Planung der Versorgung beliebig vieler Energieabnehmer sowie Lichtleisten.

Stromkreisnummerierung

Stromkreisnummerierung

Stromkreisnummerierung mit automatischer Überprüfung und Korrektur bei den vergebenen Nummern.

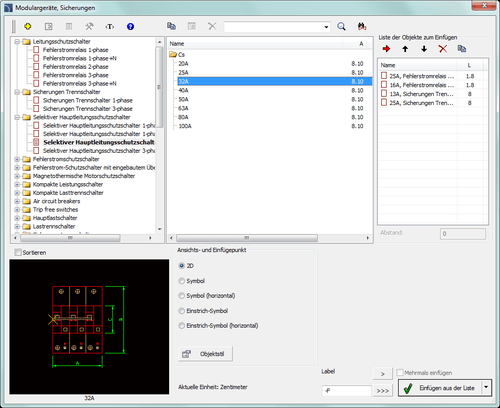

Modulare Geräte

Modulare Geräte

Eine umfangreiche Bibliothek mit allgemeinen Ansichten von modularen Geräten, darunter: Schutz-, Steuer-, Schalt-, Signal-, Mess-, Industrie-, Schalttafel und Schaltanlagengeräte.

Schaltanlagen

Schaltanlagen

Eine umfangreiche Bibliothek mit allgemeinen Ansichten von modularen, Zähler-, Multimedia-, hermetischen, Unterputz- und Aufputzschaltanlagen (Verteilern). Unterputz-, Aufputz- und Standsystemschränke mit Elementen des Entwicklungssystems und zusätzlichem Zubehör: DIN TH35-Montageschienen, Stromschienen, Kammkanäle.

Kabeltrassen

Kabeltrassen

Planung von Kabeltrassen unter Nutzung praktischer Befehle zum Zeichnen von Kanalzügen, Kabelleiter und Kabelkanälen mit automatischem Einfügen der entsprechenden Formteile. Kabeltrassen können automatisch entlang einer angezeigten Infolinie gezeichnet werden. Entwurf von Projekten mit Stromschieneninstallationen in 2D und in 3D.

Kooperation mit DIALux

Kooperation mit DIALux

Lichtberechnung mit DIALux. Nach der Lichtberechnung können Leuchten aus DIALux importiert werden. Während des Imports werden die Elemente durch entsprechende CADprofi-Blöcke ersetzt und die Sachdaten (Attribute) aus DIALux übernommen.

Schrankauswahl

Schrankauswahl

Automatische Generierung von 2D-Ansichten basierend auf den im Projekt verwendeten Symbolen. Automatische Schrankauswahl mit der Möglichkeit, die Platzreserve für den Bedarf einer möglichen zukünftigen Erweiterung zu ermitteln.

Lesen Sie mehr über weitere CADprofi Electrical Hauptmerkmale
  • Projektierung von Installationen für Energieverteilung, Steuerung und Automatisierung durch Nutzung von Varianten-Symbolen, die eine beliebige Gerätekonfiguration ermöglichen.
  • Beleuchtungsschienen, Ausrüstung und spezielle Beleuchtungskörper, LED-Streifen 12V/24V, Slim, RGB, RGBW, CCT (zweifarbig), RGB + CCT, COB mit einem Satz Anschlüsse.

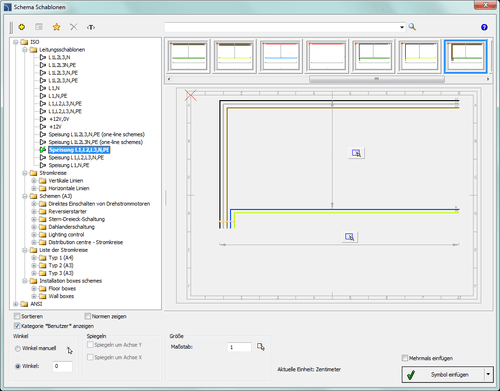

  • Vordefinierte Potenzial- und Stromleitungen und vordefinierte typische Schemen für Verteiler und Schaltschränke, Beleuchtungs- oder Steckdosenstromkreise, Motorenschaltungen und vieles mehr.
  • Gestaltung von IT Schränken mit Elementen der strukturierten Verkabelung.
  • Brandmelderzentralen, Zentralen - allgemeine Ansichten und Systemlösungen von AWEX, Bosch, D+H, LST, POLON-ALFA, Satel, Siemens.
  • ENERGA-Schaltanlagen (Verteiler): Kabel, Kabel- und Messanschlüsse, Kabel- und Messschränke, Anschlüsse und Straßenbeleuchtungsschränke usw.
  • Entwurf von Automatisierungssystemen - auch unter Verwendung von SPS-Steuerungen, einschließlich Siemens LOGO!, SIMATIC S7-1200, SIMATIC S7-1500.
  • Planung für Automatisierungstechnik – auch mit speicherprogrammierbaren Steuereinrichtungen (PLC).
  • Blockschemen, elektrische Schemen sowie Symbole elektrischer Geräte, die für die Projektierung eines „intelligenten Hauses” benötigt werden, z. B. KNX/EIB Symbole, Steuerungseinheiten, Alarmzentralen, Neuronen, Konverter, Expander Eingang, USB- und HDMI-Extender, PoE-Switch, Modems, Router, Kameras, Sensoren usw.
  • Planung unterschiedlicher Arten von Niederspannungs-Installationen, einschließlich Alarm-, Überwachungs-, IP-Überwachungs-, Antenneninstallationen und andere.
  • Planung von Blitzschutzanlagen mit Systemlösungen von Elko-bis, BUDNIOK TECHNIKA, Pawbol und Gromtor.
  • Entwurf von Photovoltaikanlagen unter Verwendung von Produkten und vorgefertigten Lösungen aus dem Bereich PV von ABB, DHEN, EATON, ETI, Hager, Noark Electric, Lovato Electric, Schneider Electric, SCHRACK Technik und anderen.
  • Freie Wahl der Planungseinheit – metrisch oder imperial.
  • Erstellung von Leitungsstücklisten und anderer Stücklisten mit Berücksichtigung der Parameter elektrotechnischer Objekte sowie deren Zuordnung zu den Stromkreisen.
  • Intuitives Projektieren mit Ausrichtung auf die Wünsche und Bedürfnisse der Planer.

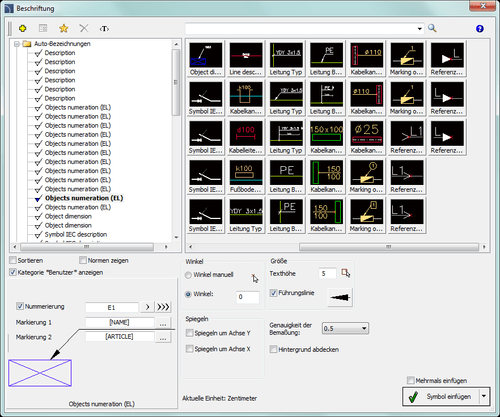

  • Werkzeuge für die vollständige Beschreibung der Projektdetails.
  • Automatische Objektnummerierung.
  • Schnelle Produktsuche in den Datenbanken.
  • Zugang zu Produktbibliotheken bekannter Hersteller.
  • Möglichkeit der Erweiterung des Inhalts der Symbolbibliotheken und parametrischen Objektbibliotheken um eigene Symbole und Objekte.
  • Automatische Layerverwaltung und fertige Plotstil-Tabellen ermöglichen auf den Ausdrucken geeignete Linienfarben und -stärken zu erhalten.
  • Erstellung von Benutzerlisten mit „Favoriten” (Symbole und Objekte), um die Arbeit nach eigenen Vorlieben und Gewohnheiten zu gestalten.
  • Möglichkeit, eigene Übersetzungen von Programminhalten oder Befehlen durchzuführen.
  • Intelligentes Einfügen von Objekten oder deren Verbinden mit anderen Objekten durch „One-Click” Technologie.
  • Intelligente Befehle ermöglichen das schnelle Editieren von Symbolen und Objekten direkt in der Zeichnung.
  • Erstellung von beliebigen Diagrammen, logischen, funktionalen und technologischen Blockschemen.
  • Automatische Stücklistenfunktion mit Ausdruck oder Export zu PDF, RTF(DOC), XLS, XLM, CSV, HTML und andere.
  • Automatische Legenden für gezeichnete Schemen.
  • Kontextbezogene Hilfe mit vielen Illustrationen und Beispielvideos, die anschaulich die Programmnutzung erläutern.
  • Programmaktualisierung online.
  • Projektierung von Installationen für Energieverteilung, Steuerung und Automatisierung durch Nutzung von Varianten-Symbolen, die eine beliebige Gerätekonfiguration ermöglichen.
  • Beleuchtungsschienen, Ausrüstung und spezielle Beleuchtungskörper, LED-Streifen 12V/24V, Slim, RGB, RGBW, CCT (zweifarbig), RGB + CCT, COB mit einem Satz Anschlüsse.
  • Vordefinierte Potenzial- und Stromleitungen und vordefinierte typische Schemen für Verteiler und Schaltschränke, Beleuchtungs- oder Steckdosenstromkreise, Motorenschaltungen und vieles mehr.
  • Gestaltung von IT Schränken mit Elementen der strukturierten Verkabelung.
  • Brandmelderzentralen, Zentralen - allgemeine Ansichten und Systemlösungen von AWEX, Bosch, D+H, LST, POLON-ALFA, Satel, Siemens.
  • ENERGA-Schaltanlagen (Verteiler): Kabel, Kabel- und Messanschlüsse, Kabel- und Messschränke, Anschlüsse und Straßenbeleuchtungsschränke usw.
  • Entwurf von Automatisierungssystemen - auch unter Verwendung von SPS-Steuerungen, einschließlich Siemens LOGO!, SIMATIC S7-1200, SIMATIC S7-1500.
  • Planung für Automatisierungstechnik – auch mit speicherprogrammierbaren Steuereinrichtungen (PLC).
  • Blockschemen, elektrische Schemen sowie Symbole elektrischer Geräte, die für die Projektierung eines „intelligenten Hauses” benötigt werden, z. B. KNX/EIB Symbole, Steuerungseinheiten, Alarmzentralen, Neuronen, Konverter, Expander Eingang, USB- und HDMI-Extender, PoE-Switch, Modems, Router, Kameras, Sensoren usw.
  • Planung unterschiedlicher Arten von Niederspannungs-Installationen, einschließlich Alarm-, Überwachungs-, IP-Überwachungs-, Antenneninstallationen und andere.
  • Planung von Blitzschutzanlagen mit Systemlösungen von Elko-bis, BUDNIOK TECHNIKA, Pawbol und Gromtor.
  • Entwurf von Photovoltaikanlagen unter Verwendung von Produkten und vorgefertigten Lösungen aus dem Bereich PV von ABB, DHEN, EATON, ETI, Hager, Noark Electric, Lovato Electric, Schneider Electric, SCHRACK Technik und anderen.
  • Freie Wahl der Planungseinheit – metrisch oder imperial.
  • Erstellung von Leitungsstücklisten und anderer Stücklisten mit Berücksichtigung der Parameter elektrotechnischer Objekte sowie deren Zuordnung zu den Stromkreisen.
  • Intuitives Projektieren mit Ausrichtung auf die Wünsche und Bedürfnisse der Planer.
  • Werkzeuge für die vollständige Beschreibung der Projektdetails.
  • Automatische Objektnummerierung.
  • Schnelle Produktsuche in den Datenbanken.
  • Zugang zu Produktbibliotheken bekannter Hersteller.
  • Möglichkeit der Erweiterung des Inhalts der Symbolbibliotheken und parametrischen Objektbibliotheken um eigene Symbole und Objekte.
  • Automatische Layerverwaltung und fertige Plotstil-Tabellen ermöglichen auf den Ausdrucken geeignete Linienfarben und -stärken zu erhalten.
  • Erstellung von Benutzerlisten mit „Favoriten” (Symbole und Objekte), um die Arbeit nach eigenen Vorlieben und Gewohnheiten zu gestalten.
  • Möglichkeit, eigene Übersetzungen von Programminhalten oder Befehlen durchzuführen.
  • Intelligentes Einfügen von Objekten oder deren Verbinden mit anderen Objekten durch „One-Click” Technologie.
  • Intelligente Befehle ermöglichen das schnelle Editieren von Symbolen und Objekten direkt in der Zeichnung.
  • Erstellung von beliebigen Diagrammen, logischen, funktionalen und technologischen Blockschemen.
  • Automatische Stücklistenfunktion mit Ausdruck oder Export zu PDF, RTF(DOC), XLS, XLM, CSV, HTML und andere.
  • Automatische Legenden für gezeichnete Schemen.
  • Kontextbezogene Hilfe mit vielen Illustrationen und Beispielvideos, die anschaulich die Programmnutzung erläutern.
  • Programmaktualisierung online.

Schemagenerator

Sind Sie es leid, Schaltpläne manuell zu zeichnen? Möchten Sie sie automatisch generieren?

Es gibt einen Weg! Im CADprofi-Programm erhalten Sie nach Auswahl und Platzieren der Apparate im Dialogfenster automatisch ein fertiges Schema der Stromverteilung. Auf diese Weise können Sie sich schnell bei der Projekterstellung auf die Auswahl der Produkte konzentrieren, nicht auf das manuelle Zeichnen.
Mehrsprachig
Mehrsprachig

Verfügbar in
25 Sprachen.

Weiterlesen
Das Benutzerinterface basiert auf dem Unicode und unterstützt derzeit 25 Sprachen, u. a. Deutsch, Bulgarisch, Chinesisch Simplified, Dänisch, Englisch, Finnisch, Französisch, Griechisch, Holländisch, Italienisch, Japanisch, Kroatisch, Polnisch, Portugiesisch, Rumänisch, Russisch, Schwedisch, Serbisch, Slowenisch, Spanisch, Tschechisch, Türkisch, Ukrainisch und Ungarisch.

Im Konfigurationsfenster lässt sich die Sprache leicht umstellen.





BIM
BIM

Möglichkeit zur Datenerstellung
in BIM-Technologie.

Weiterlesen
Die BIM-Technologie (Building Information Modeling) wird immer häufiger bei der Gebäudeplanung angewendet. Im Programm CADprofi sind Objektklassifizierungen und Layer-Verwaltung nach Open BIM (IFC-Klassifizierung) möglich. In den Stücklisten sind die BIM-Daten enthalten und können auf die für die Projektdurchführung notwendigen Applikationen übertragen werden.

Zusätzlich erstellt unsere Firma für eine Vielzahl von Herstellern Daten in BIM-Technologie, u.a. Revit Familien im rfa-Format. Die in unserer Software verfügbaren 3D-Modelle können ebenfalls in CAD-Programmen genutzt werden, die den Im- und Export im IFC-Format ermöglichen.
Kompatibilität
Kompatibilität

Kompatibel mit den meisten
Basis-CAD-Programmen.

Weiterlesen
CADprofi wird von mehreren Zehntausend Benutzern auf der ganzen Welt benutzt. Deshalb ist die volle Kompatibilität mit anderen Programmen von größter Bedeutung. Ob AutoCAD, ARES, BricsCAD, GstarCAD, progeCAD, ZWCAD oder andere, die automatische Konfiguration sorgt für die optimalen Einstellungen der installierten CAD-Software.

Alle mit Hilfe von CADprofi erstellten Zeichnungen sind zu 100% mit DWG und DXF Standards kompatibel. Sie können mit anderen Programmen auch ohne Einsatz von CADprofi bearbeitet werden. Software-Anforderungen prüfen...



CADprofi mit Premium Paket!

Zu jeder neu erworbenen CADprofi Lizenz gehört ein kostenloses einjähriges Premium Paket (Softwarepflege), mit dem Sie von vielen zusätzlichen Vorteilen profitieren können. Das Paket kann, spätestens vor dessen Ablauf, kostenpflichtig zum regulären Preis verlängert werden. Sie können das Premium Paket jederzeit verlängern, da die Verlängerung für weitere 12 Monate erfolgt, immer gerechnet ab dem Ablaufdatum, nicht ab dem Kaufdatum. Wählen Sie aus den verfügbaren Verlängerungsoptionen für bis zu 2 oder 3 Jahre zu einem Sonderpreis. Die regelmäßige Verlängerung des Premium Pakets eröffnet Ihnen eine ganze Reihe von Möglichkeiten!

Mit dem Premium Paket (Softwarepflege) gewinnen Sie:

1

Praktische Mobilität

Installation des Programms auf einem zusätzlichen Computer.
2

Maximale Kompatibilität

Anpassung an die neusten CAD-Programme und Windows Systeme.
3

Neue Funktionalität

Kostenlose Updates auf die neuste verbesserte Programmversion.
4

Mehr Inhalt

Zugriff auf viele Bibliotheken führender Hersteller.

CADprofi

Aktuelle Version.
Demo
Gültig für 30 Tage.
